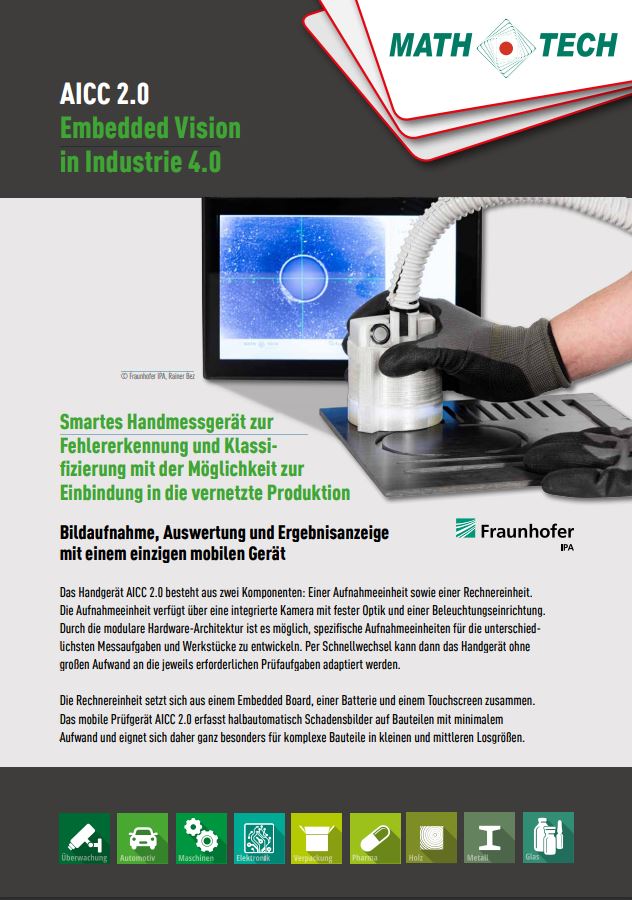

AICC 2.0 Embedded Vision in Industrie 4.0

Smartes Handmessgerät zur Fehlererkennung und Klassifizierung mit der Möglichkeit zur Einbindung in die vernetzte Produktion Bildaufnahme, Auswertung und Ergebnisanzeige mit einem einzigen mobilen Gerät

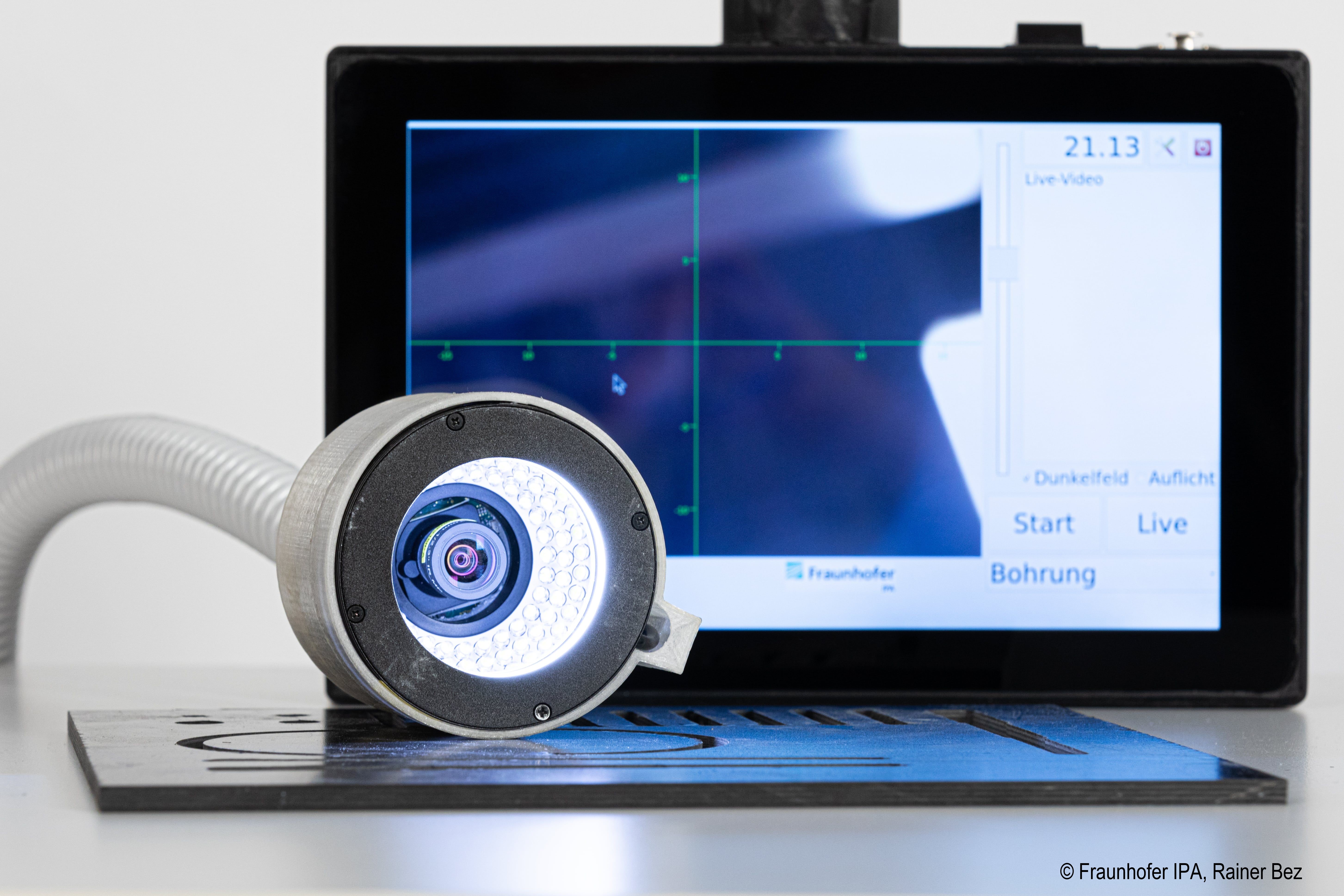

Das Handgerät AICC 2.0 besteht aus zwei Komponenten: Einer Aufnahmeeinheit sowie einer Rechnereinheit. Die Aufnahmeeinheit verfügt über eine integrierte Kamera mit fester Optik und einer Beleuchtungseinrichtung. Durch die modulare Hardware-Architektur ist es möglich, spezifische Aufnahmeeinheiten für die unterschiedlichsten Messaufgaben und Werkstücke zu entwickeln. Per Schnellwechsel kann dann das Handgerät ohne großen Aufwand an die jeweils erforderlichen Prüfaufgaben adaptiert werden.

Die Rechnereinheit setzt sich aus einem Embedded Board, einer Batterie und einem Touchscreen zusammen. Das mobile Prüfgerät AICC 2.0 erfasst halbautomatisch Schadensbilder auf Bauteilen mit minimalem Aufwand und eignet sich daher ganz besonders für komplexe Bauteile in kleinen und mittleren Losgrößen.

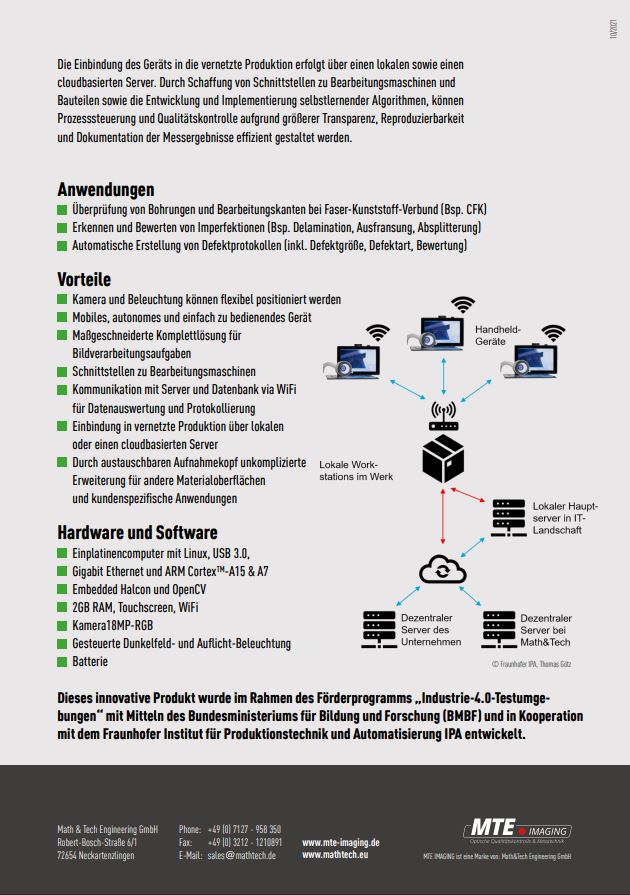

Die Einbindung des Geräts in die vernetzte Produktion erfolgt über einen lokalen sowie einen cloudbasierten Server. Durch Schaffung von Schnittstellen zu Bearbeitungsmaschinen und Bauteilen sowie die Entwicklung und Implementierung selbstlernender Algorithmen, können Prozesssteuerung und Qualitätskontrolle aufgrund größerer Transparenz, Reproduzierbarkeit und Dokumentation der Messergebnisse effizient gestaltet werden.

Anwendungen

Überprüfung von Bohrungen und Bearbeitungskanten bei Faser-Kunststoff-Verbund (Bsp. CFK)
Erkennen und Bewerten von Imperfektionen (Bsp. Delamination, Ausfransung, Absplitterung)
Automatische Erstellung von Defektprotokollen (inkl. Defektgröße, Defektart, Bewertung)

Vorteile

Kamera und Beleuchtung können flexibel positioniert werden
Mobiles, autonomes und einfach zu bedienendes Gerät
Maßgeschneiderte Komplettlösung für Bildverarbeitungsaufgaben
Schnittstellen zu Bearbeitungsmaschinen
Kommunikation mit Server und Datenbank via WiFi für Datenauswertung und Protokollierung
Einbindung in vernetzte Produktion über lokalen oder einen cloudbasierten Server
Durch austauschbaren Aufnahmekopf unkomplizierte Erweiterung für andere Materialoberflächen und kundenspezifische Anwendungen

Hardware und Software

Einplatinencomputer mit Linux,USB 3.0,
Gigabit Ethernet und ARM Cortex™-A15 & A7
Embedded Halcon und OpenCV
2GB RAM, Touchscreen, WiFi
Kamera18MP-RGB
Gesteuerte Dunkelfeld- und Auflicht-Beleuchtung
Batterie

Auch bei der internationalen Fachpresse und Kameraherstellern ist unser mobiles Handheldgerät schon auf großes Interesse gestoßen.

https://www.qualitymag.com/articles/95465-connected-in-quality

https://de.ids-imaging.com/casestudies-detail/de_connected-in-quality.html

https://www.photonics.com/Product.aspx?PRID=64467
